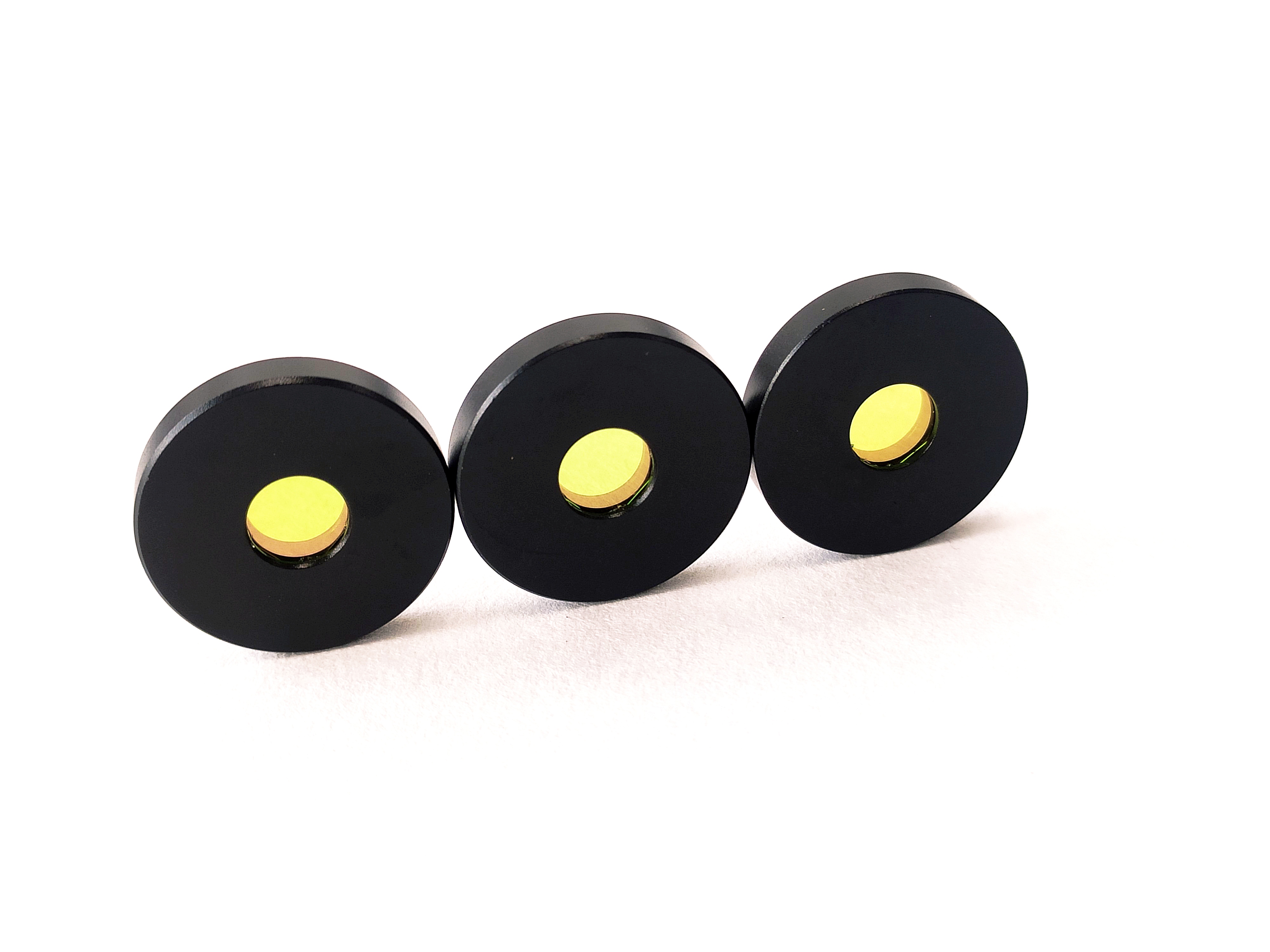

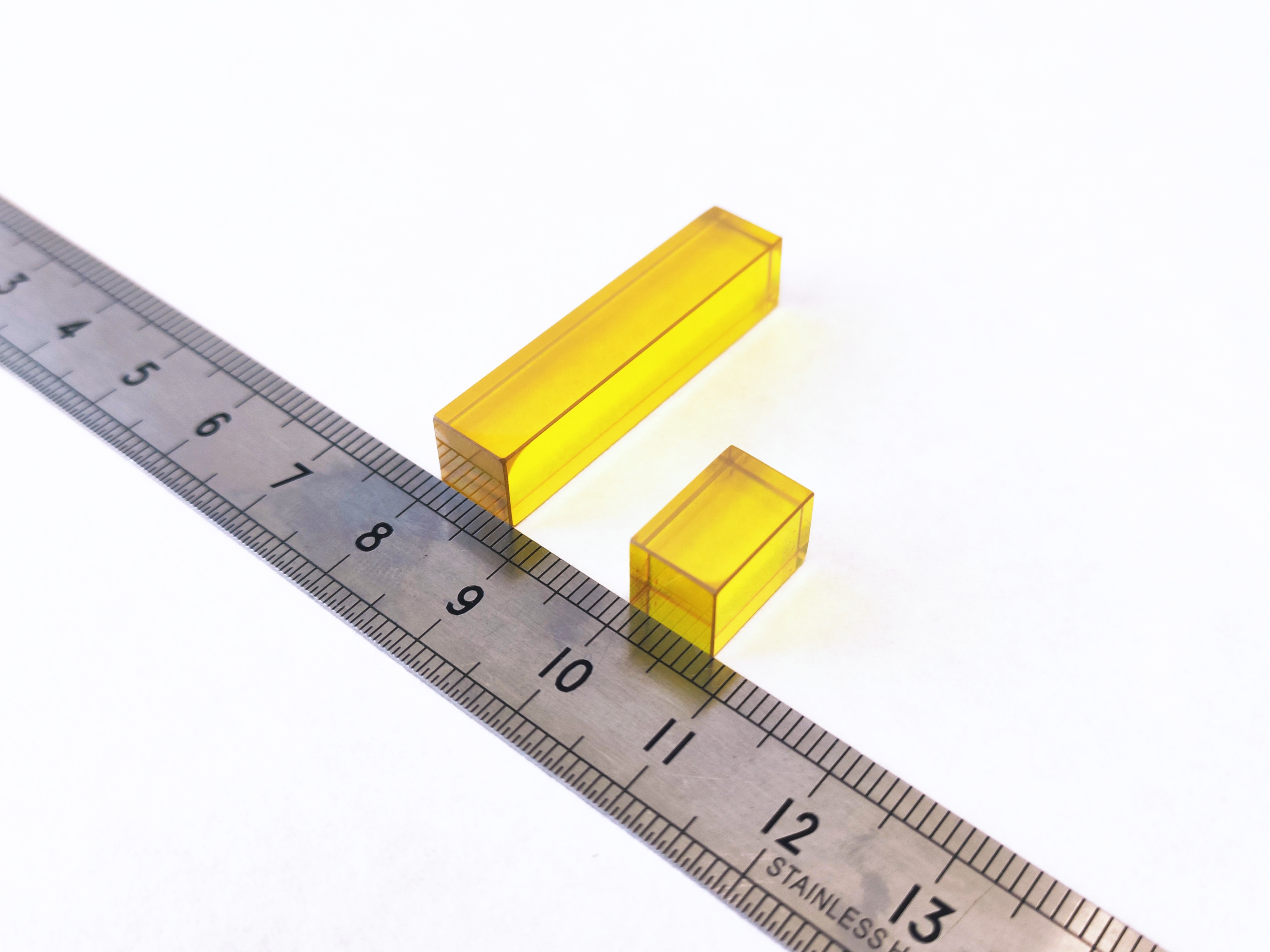

Кристаллы AGS (AggaS2) Featured Image
  • Кристаллы AGS (AggaS2)
  • Кристаллы AGS (AggaS2)
  • Кристаллы AGS (AggaS2)

Кристаллы AGS (AggaS2)

AGS прозрачна в диапазоне от 0,50 до 13,2 мкм. Хотя коэффициент нелинейной оптики является самым низким среди вышеупомянутых инфракрасных кристаллов, в OPO лазерной накачки Nd: YAG используется высококоротковолновый прозрачный край на 550 нм; В большом количестве экспериментов по смешиванию дифференциальных частот с диодами, титановыми драгоценными камнями, Nd: YAG и лазерами на инфракрасных красителях в диапазоне 3 – 12 мкм; В системах прямого инфракрасного противодействия и SHG для лазеров CO2. Тонкие кристаллические пластины AggaS2 (AGS) популярны в среднем инфракрасном диапазоне для генерации ультракоротких импульсов, используя дифференциальную частоту импульсов длины волны NIR.


  • Параметры решётки: a = 5.757, c = 10.311 Å
  • Температура плавления: 997 °C
  • Плотность: 4.702 g/cm3
  • твёрдость по Морзе: 3-3.5
  • Коэффициент поглощения: 0.6 cm-1 @ 10.6 µm
  • Относительная диэлектрическая постоянная @ 25: ε11s=10ε11t=14
    • WhatsApp Скачать в формате PDF

    Подробная информация о продукции

    Технические параметры

    Отчет об испытаниях

    Список акций

    AGS прозрачна в диапазоне от 0,50 до 13,2 мкм. Хотя коэффициент нелинейной оптики является самым низким среди вышеупомянутых инфракрасных кристаллов, в OPO лазерной накачки Nd: YAG используется высококоротковолновый прозрачный край на 550 нм; В большом количестве экспериментов по смешиванию дифференциальных частот с диодами, титановыми драгоценными камнями, Nd: YAG и лазерами на инфракрасных красителях в диапазоне 3 - 12 мкм; В системах прямого инфракрасного противодействия и SHG для лазеров CO2. Тонкие кристаллические пластины AggaS2 (AGS) популярны в среднем инфракрасном диапазоне для генерации ультракоротких импульсов, используя дифференциальную частоту импульсов длины волны NIR.

    Приложения：

    Лазеры CO и CO2 генерируют вторичные гармоники
    • Оптические параметрические генераторы
    • Генераторы различной частоты, работающие в средней инфракрасной области до 12 мкм.
    • Смешение инфракрасных областей от 4,0 до 18,3 мкм
    • Настраиваемые твердотельные лазеры (OPO с накачкой Nd: YAG и другими лазерами, работающие в диапазоне 1200 - 10000 нм с эффективностью от 0,1 до 10%)
    • Оптический узкополосный фильтр в зоне вблизи изотропной точки (04974 м при 300°K), полоса передачи настроена при изменении температуры
    • Преобразование изображений лазерного излучения CO2 в ближнее инфракрасное или видимое излучение с использованием / или с использованием лазера Nd: YAG, рубина или красителя с эффективностью до 30%

    Основные свойства
    Параметры решетки а = 5,757, с = 10,311 Å
    Нелинейный коэффициент при 10,6 мкм d36 = 12,5 пм/В
    Порог оптического повреждения при 10,6 мкм, 150 нс 10 – 20 МВт/см2
    параллельно оси c 12,5 х 10-6 х °С-1
    перпендикулярно оси c -13,2 х 10-6 х °С-1
    Кристальная структура четырехугольный
    Параметры ячейки а=5,756 Å, c=10,301 Å
    Температура плавления 997 °С
    Плотность 4,702 г/см3
    Твердость по Моосу 3-3,5
    Коэффициент поглощения 0,6 см-1 при 10,6 мкм
    Относительная диэлектрическая проницаемость при 25 МГц ε11s=10ε11t=14
    Коэффициент теплового расширения ||C: -13,2 x 10-6 /oC⊥C: +12,5 x 10-6 /oC
    Теплопроводность 1,5 Вт/м/°C



    Технические параметры
    Искажение волнового фронта менее λ/6 при 633 нм
    Допуск размеров (Ш +/-0,1 мм) x (В +/-0,1 мм) x (Д +0,2 мм/-0,1 мм)
    Чистая диафрагма > 90% центральная часть
    Плоскостность λ/6 @ 633 нм для T>=1,0 мм
    Качество поверхности Поцарапать/копать 20/10 согласно MIL-O-13830A
    Параллелизм лучше, чем 1 угловая минута
    Перпендикулярность 5 угловых минут
    Угловой допуск Δθ < +/-0,25о, Δφ < +/-0,25о

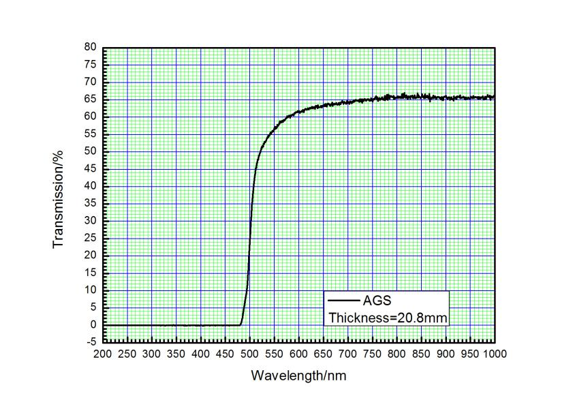

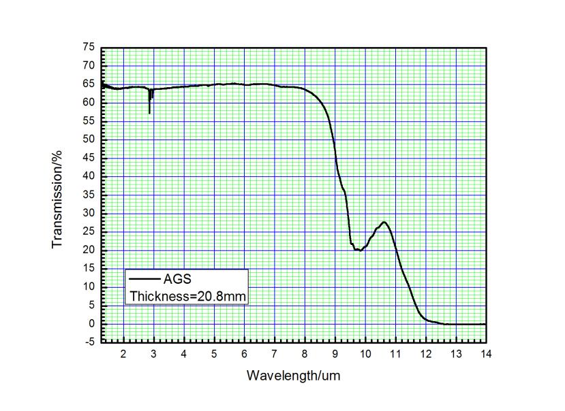

    测试图1图片2

    Модель Продукт Размер Ориентация Поверхность Устанавливать Количество
    DE0053 АГС 5*5*0,5 мм θ=41,3°φ=0° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 1
    DE0119 АГС 8*8*1 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ25,4 мм 2
    DE0119-0 АГС 8*8*1 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ15,4 мм 3
    DE0119-3 АГС 8*8*1 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 8
    DE0119-1 АГС 8*8*1 мм θ=37°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 7
    DE0149 АГС 8*8*0,38 мм θ=41,6°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 1
    DE0367 АГС 8*8*0,4 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ25,4 мм 2
    DE0367-0 АГС 8*8*0,4 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 8
    DE0367-1 АГС 8*8*0,4 мм θ=37°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 8
    DE0367-2 АГС 8*8*0,4 мм θ=37°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ25,4 мм 1
    DE0367-3 АГС 8*8*0,4 мм θ=37°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ15,4 мм 1
    DE0671 АГС 8*8*1 мм θ=39°φ=45° Обе стороны полированные Размонтирован 1
    DE0741 АГС 5*5*1 мм θ=39°φ=45° Обе стороны полированные Размонтирован 1
    DE0742-1 АГС 5*5*0,4 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm Размонтирован 6
    DE0743 АГС 6*6*2 мм θ=54,9°φ=45° Обе стороны полированные Размонтирован 1
    DE0891-1 АГС 6*6*2 мм θ=50°φ=0° Обе стороны полированные Размонтирован 3
    DE0957 АГС φ3*0,4 мм θ=39°φ=45° AR/AR@1.1-2.6μm+2.6-12μm φ25,4 мм 1
