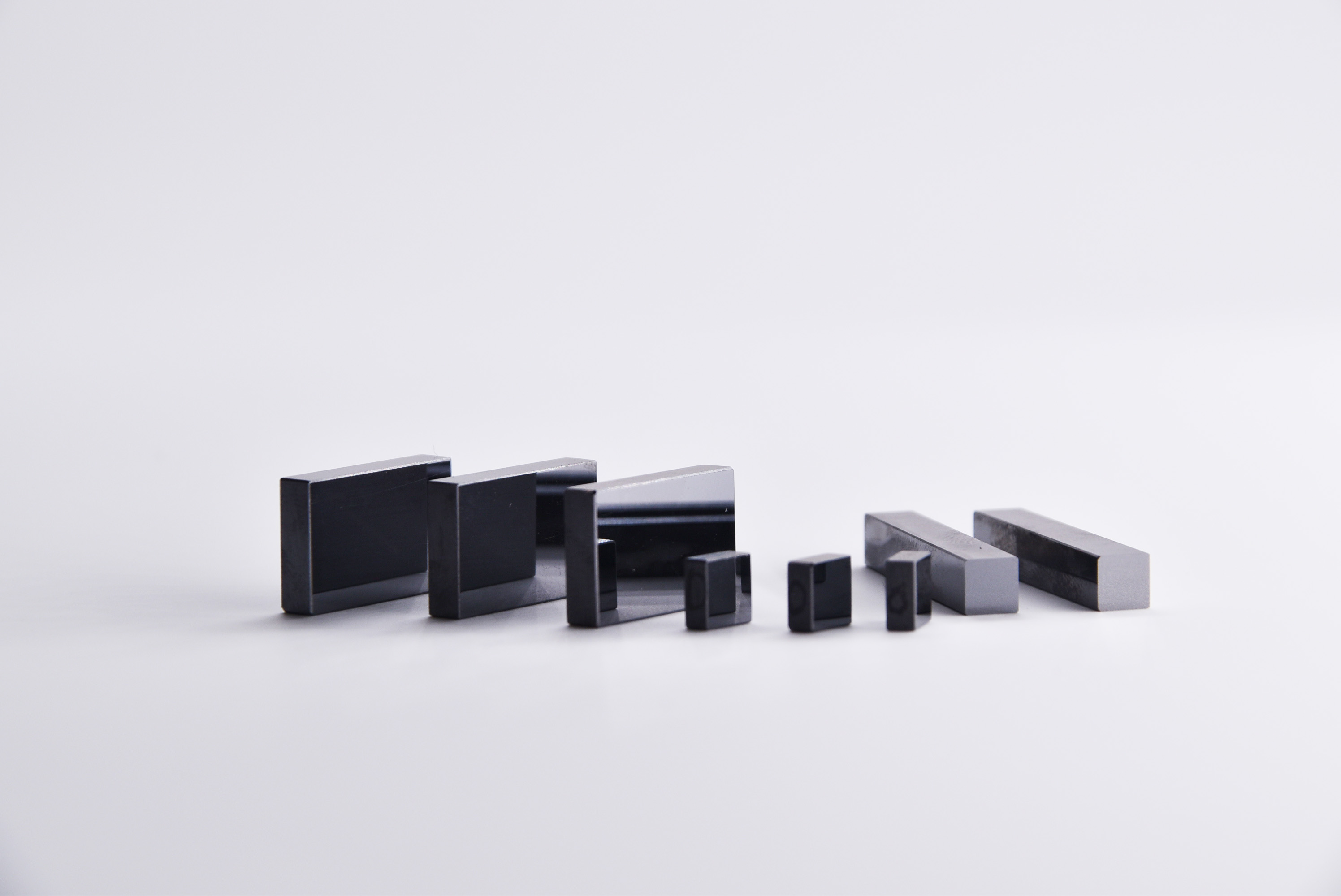

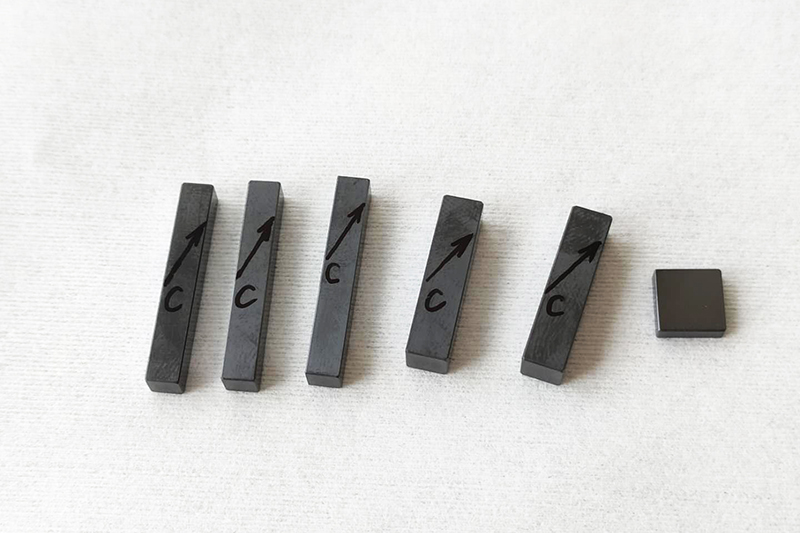

Кристаллы AGSE (AggaSe2)

Кристаллы AGSE – AgGaSe2 имеют боковые полосы на 0,73 и 18 мкм. При накачке различными лазерами его полезный диапазон передачи (0,9 – 16 мкм) и широкая пропускная способность фазового соответствия обеспечивают отличный потенциал для приложений OPO. При накачке лазером Ho: YLF 2,05 мкм была получена настройка 2,5 – 12 мкм; А также работа с некритическим фазовым согласованием (NCPM) в пределах 1,9 – 5,5 мкм при насосе 1,4 – 1,55 мкм. AggaSe2 зарекомендовал себя как эффективный кристалл удвоения частоты для инфракрасного лазерного излучения CO2.


  • Кристаллическая структура: Четырехсторонний
  • Параметры ячейки: a=5.992 Å, c=10.886 Å
  • Температура плавления: 851 °C
  • Плотность: 5.700 g/cm3
  • твёрдость по Морзе: 3-3.5
  • Коэффициент поглощения: <0.05 cm-1 @ 1.064 µm
    <0.02 cm-1 @ 10.6 µm
  • Относительная диэлектрическая постоянная при 25 МГц: ε11s=10.5
    ε11t=12.0
  • Коэффициент теплового расширения: ||C: -8.1 x 10-6 /°C
    ⊥C: +19.8 x 10-6 /°C
  • Коэффициент теплопроводности: 1.0 W/M/°C
    • WhatsApp Скачать в формате PDF

    Подробная информация о продукции

    Технические характеристики

    Видео

    Список акций

    Кристаллы AggaSe2 (AGSE), поставляемые COLOR PHOTONICS, имеют края полосы 0,73 и 18 мкм. При накачке различными лазерами его полезный диапазон передачи (0,9 - 16 мкм) и широкая пропускная способность фазового соответствия обеспечивают отличный потенциал для приложений OPO.
    При лазерной накачке Ho: YLF 2,05 мкм был получен кристалл AggaSe2 (AGSE), настроенный в диапазоне 2,5 - 12 мкм; А также работа с некритическим фазовым согласованием (NCPM) в пределах 1,9 - 5,5 мкм при насосе 1,4 - 1,55 мкм.
    Кристаллы AggaSe2 (AGSE) оказались эффективными кристаллами, умножающими частоту инфракрасного лазерного излучения CO2.

    Применение AGSE:
    • Лазеры CO и CO2 генерируют вторичные гармоники
    • Оптические параметрические генераторы
    • Генераторы различной частоты работают в средней инфракрасной области спектра до 18 метров.
    • Смешивание частот в промежуточной области IR

    Стандартные сечения 8х8мм, 5х5мм, длина кристалла от 1 до 30мм.Нестандартные размеры также доступны по запросу.

    Основные свойства
    Кристальная структура четырехугольный
    Параметры ячейки а=5,992 Å, c=10,886 Å
    Температура плавления 851 °С
    Плотность 5.700 г/см3
    Твердость по Моосу 3-3,5
    Коэффициент поглощения <0,05 см-1 при 1,064 мкм <0,02 см-1 при 10,6 мкм
    Относительная диэлектрическая проницаемость при 25 МГц ε11s=10,5 ε11t=12,0
    Коэффициент теплового расширения ||C: -8,1 x 10-6 /°C ⊥C: +19,8 x 10-6 /°C
    Теплопроводность 1,0 Вт/м/°C

    Линейные оптические свойства
    Диапазон прозрачности

    0,73-18,0 мкм
    Показатели преломления @ 1,064 мкм @ 5,300 мкм @ 10,60 мкм

    нет 2.7010 2.6134 2.5912

    пе 2,6792 2,5808 2,5579
    Термооптический коэффициент

    dno/dt=15,0 x 10-5/°C dne/dt=15,0 x 10-5/°C
    Уравнения Селлмейера ( ʎ в мкм) no2=4,6453+2,2057/(1-0,1879/ʎ2)+1,8577/(1-1600/ʎ2) ne2=5,2912+1,3970/(1-0,2845/ʎ2)+1,9282/(1-16007/ʎ2)

    Нелинейные оптические свойства
    Коэффициенты NLO @ 10,6 мкм d36=d24=d15=39,5 пм/В
    Линейные электрооптические коэффициенты Y41T=4,5 пм/В Y63T=3,9 пм/В
    Порог повреждения @ ~ 10 нс, 1,064 мкм 20-30 МВт/см2 (поверхность)

    Технические свойства
    Допуск размеров (Ш +/-0,1 мм) x (В +/-0,1 мм) x (Д + 1 мм/-0,5 мм)
    Чистая диафрагма > 90% центральная часть
    Плоскостность λ/8 @ 633 нм для T>=1 мм
    Качество поверхности Царапать/копать 60-40 после нанесения покрытия
    Параллелизм лучше 30 угловых секунд
    Перпендикулярность 10 угловых минут
    Точность ориентации <30 дюймов

    Модель Продукт Размер Ориентация Поверхность Устанавливать Количество
    DE0139 АГСе 8*8*1,5 мм θ=53,1°φ=45° Обе стороны полированные Размонтирован 1
    DE0160 АГСе 5*5*1,5 мм θ=58,8°φ=0° Обе стороны полированные Размонтирован 2
    DE0161 АГСе 5*5*1,5 мм θ=52°φ=45° Обе стороны полированные Размонтирован 1
    DE0214 АГСе 8*8*12 мм θ=52°φ=45° AR/AR@1.7~2.8+6-14um Размонтирован 1
    DE0324 АГСе 5*5*2 мм θ=53,1°φ=45° Обе стороны полированные Размонтирован 1
    DE0324-2 АГСе 5*5*1 мм θ=53,3°φ=0° Обе стороны полированные Размонтирован 2
    DE0324-3 АГСе 5*5*1 мм θ=65°φ=0° Обе стороны полированные Размонтирован 2
    DE0372 АГСе 9,5*8*12 мм θ=49°φ=45° AR/AR@1.7~2.8+6-14um Размонтирован 1
    DE0442 АГСе 6*6*1,6 мм θ=41,9°φ=45° Обе стороны полированные Размонтирован 2
    DE0464 АГСе 5*6*0,5 мм θ=45°φ=45° AR/AR@1.7~2.8+6-14um Размонтирован 3
    DE0464-1 АГСе 5*6*1 мм θ=45°φ=45° AR/AR@1.7~2.8+6-14um Размонтирован 2
    DE0464-2 АГСе 5*6*2 мм θ=51°φ=45° AR/AR@1.7~2.8+6-14um Размонтирован 1
    DE0687 АГСе 5*5*1 мм θ=45°φ=45° Обе стороны полированные Размонтирован 1
