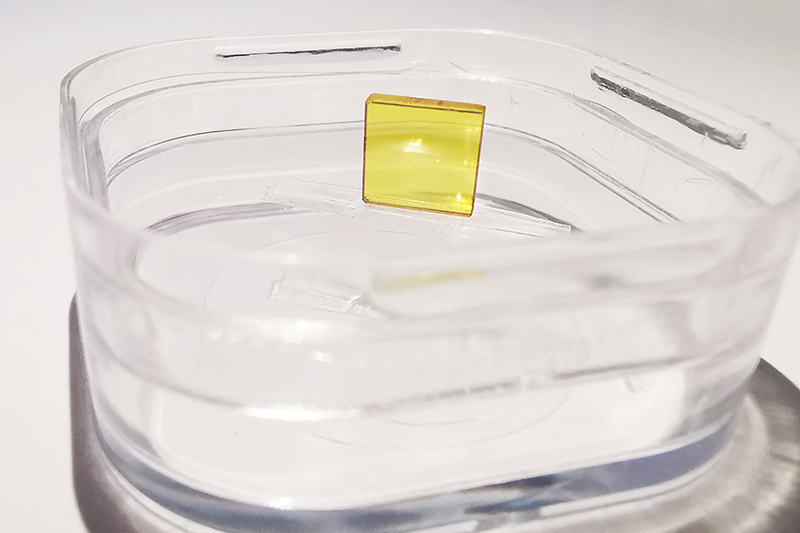

Кристаллы BGSE (BaGa4Se7)

Высококачественный кристалл BGSE (BaGa4Se7) является селенидным аналогом сернистого соединения BaGa4S7, эксцентричная ортогональная структура которого была идентифицирована в 1983 году, а эффект IR NLO был описан в 2009 году как недавно разработанный кристалл IR NLO. Он был получен с помощью технологии Bridgman - Stockbarger. Кристалл демонстрирует высокую проницаемость в широком диапазоне от 0,47 до 18 мкм, за исключением пика поглощения около 15 мкм.
(002) Пиковая кривая качки FWHM составляет около 0008°, а пропускаемость через полированную пластину толщиной 2 мм (001) составляет около 65% в широком диапазоне 1 - 14 мкм. Были измерены различные термофизические свойства кристаллов.
Тепловое расширение BaGa4Se7 не демонстрирует сильной анизотропии на трех кристаллических осях: αa = 9.24×10−6K - 1, αb = 10.76×10−6K - 1 и αc = 11.70×10−6k - 1. Коэффициенты тепловой диффузии / теплопроводности, измеренные при 298 K, составляли 0,50 (2) mm2 s - 1 / 0,74 (3) W m - 1 K - 1, 0,42 (3) mm2 s - 1 / 0,64 (4) W m - 1 K - 1 и 0,38 (2) mm2s - 1 /.
Преимущества инфракрасного лазера:
Подходит для различных источников накачки (1 - 3 мкм)
Широкий регулируемый диапазон ИК - выхода (3 - 18 мкм)
OPA, OPO, DFG, внутриполостные / внеполостные, непрерывные волны / импульсные насосы
Важно отметить: поскольку это новый тип кристалла, внутри кристалла может быть мало полос, но мы не принимаем возврат из - за этого дефекта.
