CTH: Кристаллы YAG

Лазерные кристаллы Ho, Cr, Tm: YAG алюминиево – гранатовых лазеров, содержащих хром, таллий и ионы америция для обеспечения лазера 2,13 микрон, все чаще используются, особенно в медицинской промышленности. Неотъемлемым преимуществом кристалла является то, что он использует YAG в качестве основного тела. Физические, тепловые и оптические свойства YAG хорошо известны, и каждый лазерный дизайнер знает об этом. Он широко используется в хирургии, стоматологии, атмосферном тестировании и других областях.

Концентрация Cr3 +: 0.85%

Тм3 + Концентрация: 5.9%

Концентрация Ho3 +: 0.36%

Длина волны излучения: 2.080 um

Продолжительность флуоресценции: 8.5 ms

Длина волны накачки: Вспышка или диодная накачка @ 780nm

WhatsApp Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Технические характеристики

Отчет об испытаниях

Лазерные кристаллы Ho, Cr, Tm: YAG алюминиево - гранатовых лазеров, содержащих хром, таллий и ионы америция для обеспечения лазера 2,13 микрон, все чаще используются, особенно в медицинской промышленности. Неотъемлемым преимуществом кристалла является то, что он использует YAG в качестве основного тела. Физические, тепловые и оптические свойства YAG хорошо известны, и каждый лазерный дизайнер знает об этом. Он широко используется в хирургии, стоматологии, атмосферном тестировании и других областях.
CTH: Преимущества YAG:
• Высокая эффективность откосов
• Вспышки или диодные насосы
• Хорошо работает при комнатной температуре
• Работать в относительно безопасном диапазоне волн

Легирующая ионная добавка

Концентрация Cr3+	0,85%
Концентрация Tm3+	5,9%
Концентрация Ho3+	0,36%

Эксплуатационные характеристики

Длина волны излучения	2,080 мкм
Лазерный переход	⁵I₇→⁵I₈
Флоренсенс на всю жизнь	8,5 мс
Длина волны насоса	лампа-вспышка или диодная накачка при длине волны 780 нм

Основные свойства

Коэффициент температурного расширения	6,14 х 10^-6К^-1
Температуропроводность	0,041 см²с^-2
Теплопроводность	11,2 Вт·м^-1К^-1
Удельная теплоемкость (Cp)	0,59 Дж г^-1К^-1
Устойчивость к термическому удару	800 Вт·м^-1
Индекс преломления @ 632,8 нм	1,83
dn/dT (термический коэффициент показателя преломления) при 1064 нм	7,8 10^-6К^-1
Температура плавления	1965℃
Плотность	4,56 г см^-3
Твердость MOHS	8.25
Кристальная структура	Кубический
Стандартная ориентация	<111>
Y3+ Симметрия сайта	D₂
Постоянная решетки	а=12,013 Å
Молекулярная масса	593,7 г моль^-1

Технические параметры

Искажение волнового фронта	≤0,125 дюйма/дюйм при 1064 нм

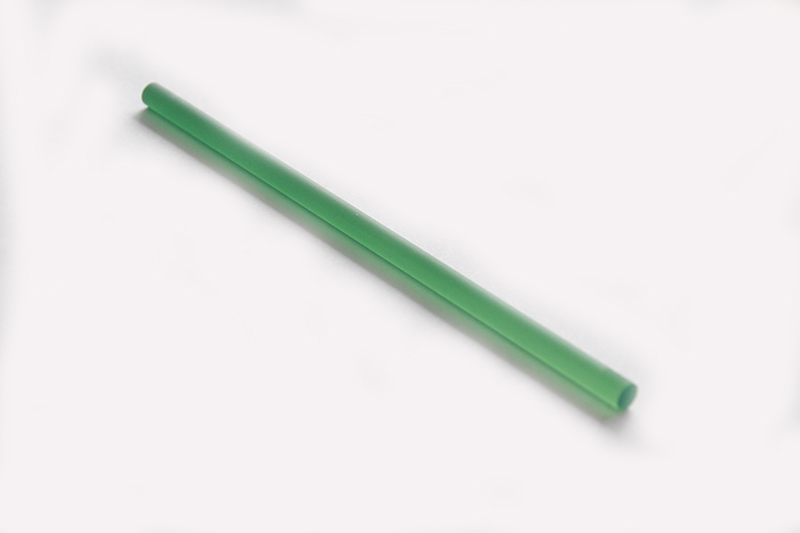

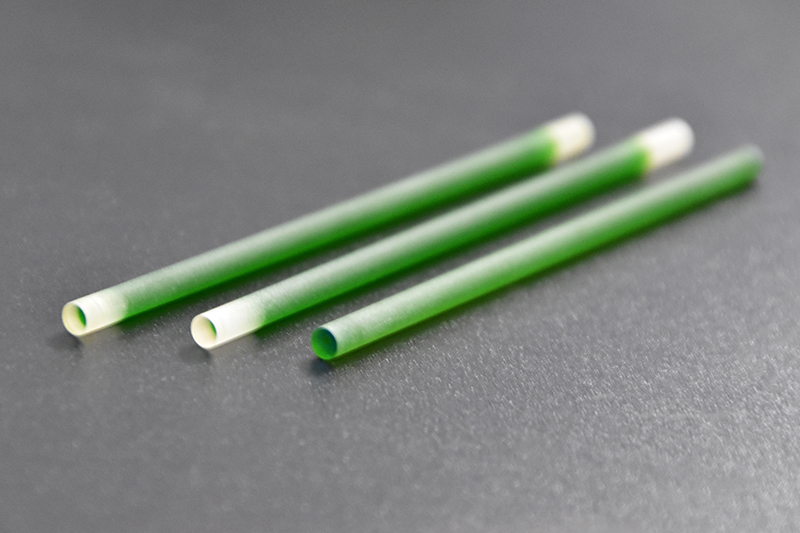

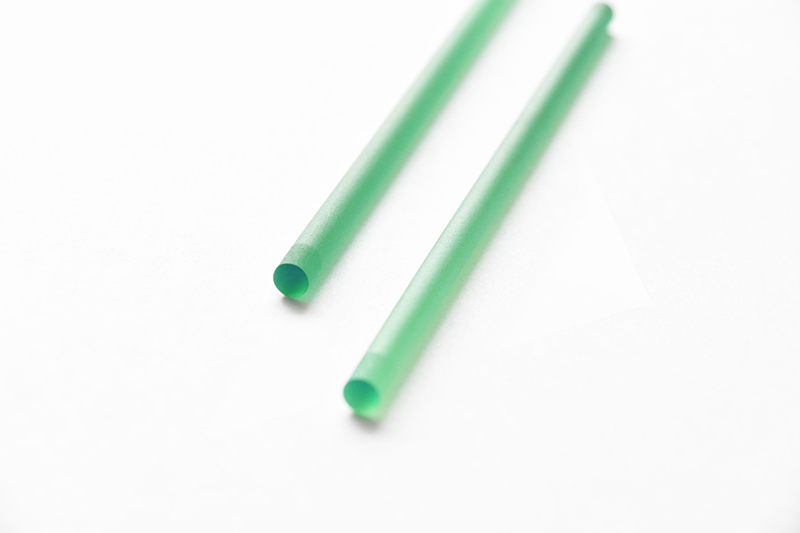

Размеры стержней	Диаметр: 3-6 мм, Длина: 50-120 мм, По желанию заказчика.
Размерные допуски	Диаметр: ± 0,05 мм. Длина: ± 0,5 мм.
Отделка ствола	Шлифованная отделка: зернистость 400 #
Параллелизм	< 30″
Перпендикулярность	≤5′
Плоскостность	ʎ/10
Качество поверхности	10/5
AR-покрытие Отражательная способность	≤0,25% при 2094 нм
