LBO Кристалл

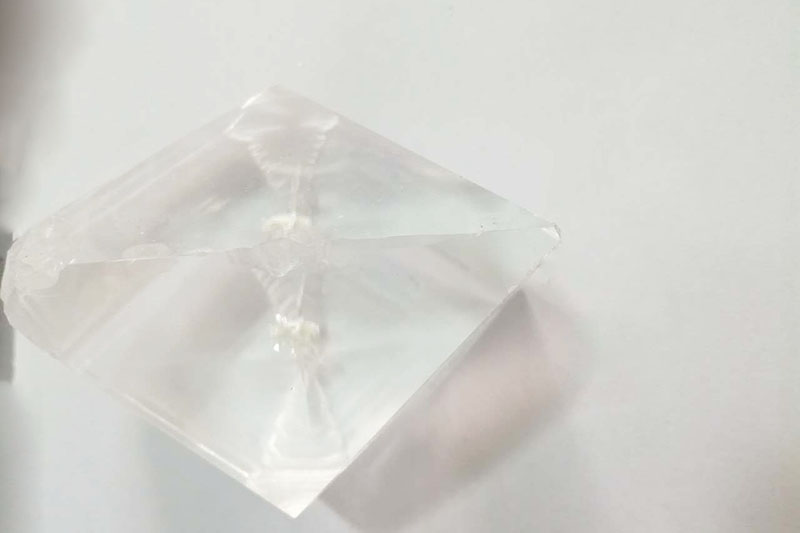

LBO (триборат лития - LiB3O5) является наиболее часто используемым в настоящее время материалом для генерации вторичной гармоники (SHG) на лазере высокой мощности 1064 нм (в качестве альтернативы KTP) и генерации лазерных источников и частот 1064 нм (SFG) для достижения ультрафиолетового света 355 нм.
LBO может использоваться для SHG и THG лазеров Nd: YAG и Nd: YLF с использованием взаимодействия типа I или типа II. Для SHG при комнатной температуре можно достичь фазового соответствия типа I и иметь самый большой эффективный коэффициент SHG в основной плоскости XY и XZ в широком диапазоне длин волн от 551 нм до примерно 2600 нм. Эффективность преобразования SHG в импульсных и непрерывных лазерах Nd: YAG превысила 70% и 30% соответственно, а эффективность преобразования THG в импульсных лазерах Nd: YAG превысила 60%.
LBO - отличный непрямой кристалл для OPO и OPAs с широким диапазоном настраиваемых длин волн и высокой мощностью. Сообщается, что SHG и THG с лазером Nd: YAG и квазимолекулярным лазером XeCl накачивают эти OPO и OPA на 308 нм. Уникальные свойства типа A
Преимущества:
• Прозрачность от 160 нм до 2600 нм;
• Высокая оптическая однородность (дельта n EE 10 - 6 / см) и отсутствие примесей;
Относительно большой эффективный коэффициент SHG (примерно в три раза больше, чем KDP);
• Высокий порог повреждения;
• Большой угол принятия, малый уклон;
• некритическое фазовое соответствие типов I и II в широком диапазоне волн (NCPM);
• Спектральный NCPM около 1300 нм.
Приложения:

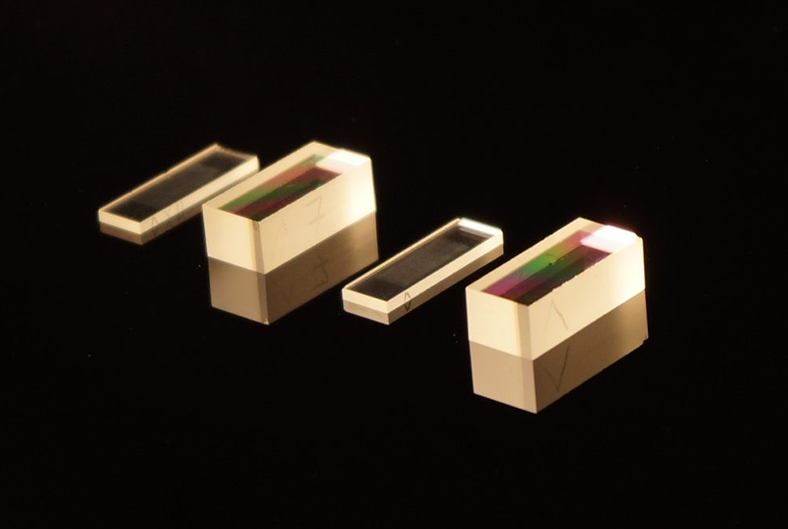

• Через 2W - замочный титановый лазер на драгоценных камнях (< 2ps, 82 МГц), удваивающий частоту, генерирует выход более 480 мВт на 395 нм. Диапазон волн 700 - 900 нм покрыт кристаллами 5x3x8mm3 LBO.
• В 18 - миллиметровом кристалле LBO типа II более 80 Вт зеленого выхода достигается с помощью SHG лазера Q - переключателя Nd: YAG.
• Диодальная накачка Nd: увеличение частоты лазера YLF (> 500 мкДж при 1047 нм, < 7 ns, 0 - 10 кГц) обеспечивает более 40% эффективности преобразования в 9 - мм кристалле LBO.
• Выход VUV 187,7 нм получен путем генерации и частоты.
• Благодаря внутриполостному умножению частоты с помощью лазера Q Nd: YAG был получен 2mJ / импульсный дифракционный ограниченный луч длиной 355нм.
• При OPO с насосом 355 нм была получена довольно высокая общая эффективность преобразования и настраиваемый диапазон длин волн 540 - 1030 нм.
• Эффективность преобразования энергии накачки - сигнала в OPA типа I с насосами 355 нм составляет 30%.
• NCPM OPO типа II с накачкой на квазимолекулярном лазере 308nm XeCl обеспечивает эффективность преобразования 16,5% и умеренную настройку
