Nd: Кристаллы YAG

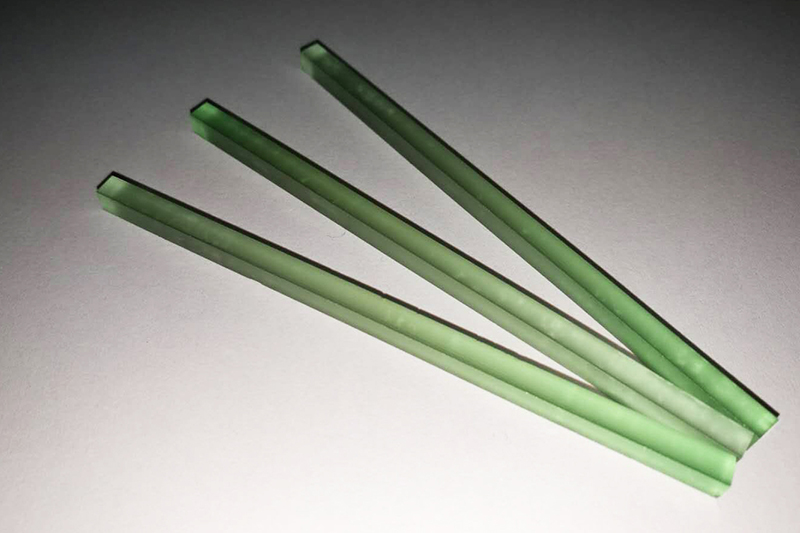

Nd: Кристаллические стержни YAG используются в лазерных устройствах, таких как лазерные маркеры.
Это единственное твердое вещество, которое непрерывно работает при комнатной температуре и является самым мощным лазерным кристаллом.

Название продукта: Nd:YAG

Химическая формула: Y3Al5O12

Кристаллическая структура: Кубический

Постоянная решетки: 12.01Å

Температура плавления: 1970°C

Плотность: Плотность3

Показатель отражения: 1.82

WhatsApp Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Технические характеристики

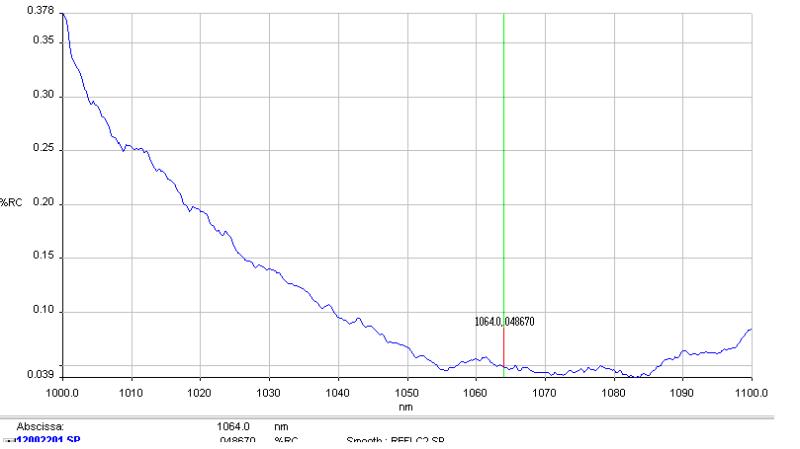

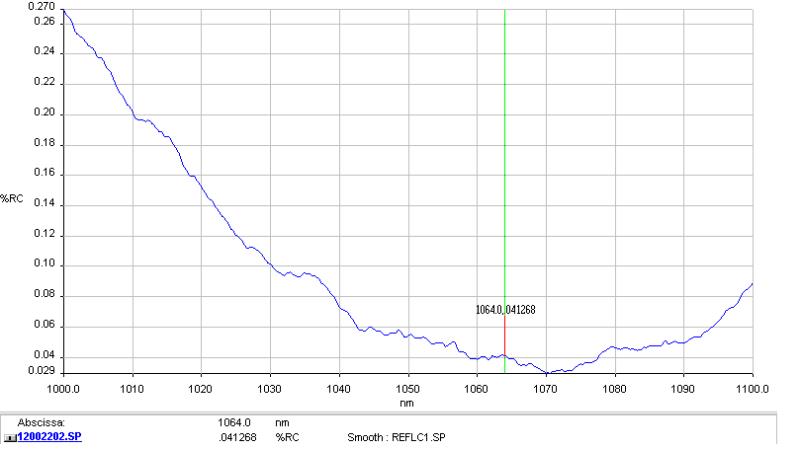

Отчет об испытаниях

Видео

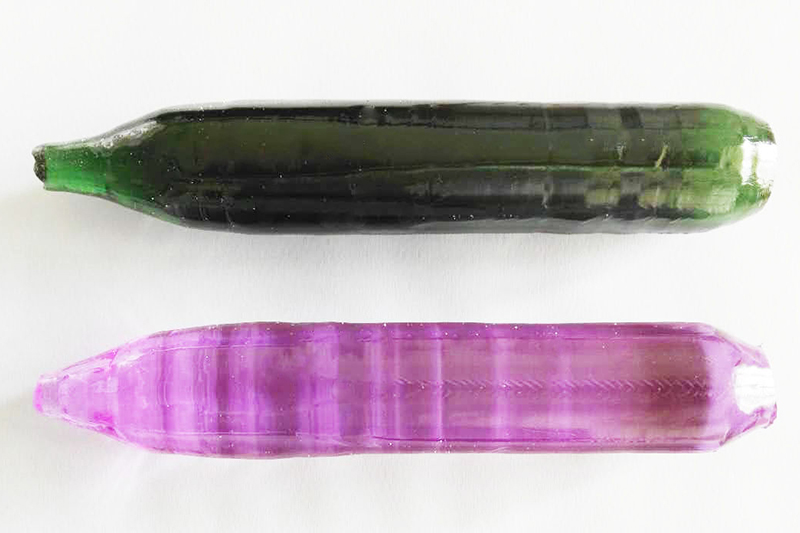

Нд: кристаллический стерло YAG используется в лазерной маркировочной машине и другом лазерном оборудовании.
Это единственное твердое вещество, которое может работать непрерывно при комнатной температуре, и является самым лучшим лазерным кристаллом.
Кроме того, лазер YAG (yttrium алюминиевый гарнет) может быть дополнен хрома и неодимия, чтобы повысить абсорбционные характеристики лазера. Nd,Cr: лазер YAG является лазером твердого состояния. Ион хрома (Cr3+) имеет широкую абсорбционную полость; Он поглощает энергию и переносит ее в ионы неодимия (Nd3+) посредством дипольно-дипольных взаимодействий. Длина волны 1064 нм излучается этим лазером.
Лазерное действие лазера nd:YAG впервые было продемонстрировано в лабораториях Bell в 1964 году. Nd,Cr: лазер YAG накачивается солнечным излучением. Допинг с помощью хрома повышает поглощающую способность лазера и излучает сверхкороткие импульсы.

Основные свойства Nd:YAG

Наименование товара	Нд:ИАГ
Химическая формула	Y3Al5O12
Кристальная структура	Кубический
Постоянная решетки	12,01Å
Температура плавления	1970°С
ориентация	[111] или [100],в пределах 5°
Плотность	4,5 г/см3
Светоотражающий индекс	1,82
Коэффициент теплового расширения	7,8×10-6 /К
Теплопроводность (Вт/м/К)	14, 20°С / 10,5, 100°С
Твердость по шкале Мооса	8,5
Радиационная продолжительность жизни	550 нас
Спонтанная флуоресценция	230 нас
Ширина линии	0,6 нм
Коэффициент потерь	0,003 см-1 при 1064 нм

Основные свойства Nd,Cr:YAG

Тип лазера	Твердый
Источник насоса Солнечное излучение	Солнечная радиация
Рабочая длина волны 1,064 мкм	1,064 мкм
Химическая формула Nd3+:Cr3+:Y3Al5O12	Nd3+:Cr3+:Y3Al5O12
Кристаллическая структура Кубическая	Кубический
Температура плавления 1970°С.	1970°С
Твердость 8-8,5	8-8,5
Теплопроводность 10-14 Вт/мК	10-14 Вт/мК
Модуль Юнга 280 ГПа.	280 ГПа

Технические параметры

Измерение	максимальный диаметр диаметром 40 мм
Уровень легирующей примеси Nd	0~2,0 атм%
Допуск на диаметр	±0,05 мм
Допуск на длину	±0,5 мм
Перпендикулярность	＜5′
Параллелизм	＜10 дюймов
Искажение волнового фронта	л/8
Плоскостность	λ/10
Качество поверхности	10/5 @ MIL-O-13830A
Покрытия	HR-покрытие: R>99,8% при 1064 нм и R＜5% при 808 нм
Покрытия	AR-покрытие (Однослойный MgF2):R<0,25% на поверхность (@1064 нм)
Другие HR-покрытия	Также доступны такие длины волн, как HR @ 1064/532 нм, HR @ 946 нм, HR @ 1319 нм и другие длины волн.
Порог урона	>500 МВт/см‍‍‍‍‍‍‍‍‍‍2
