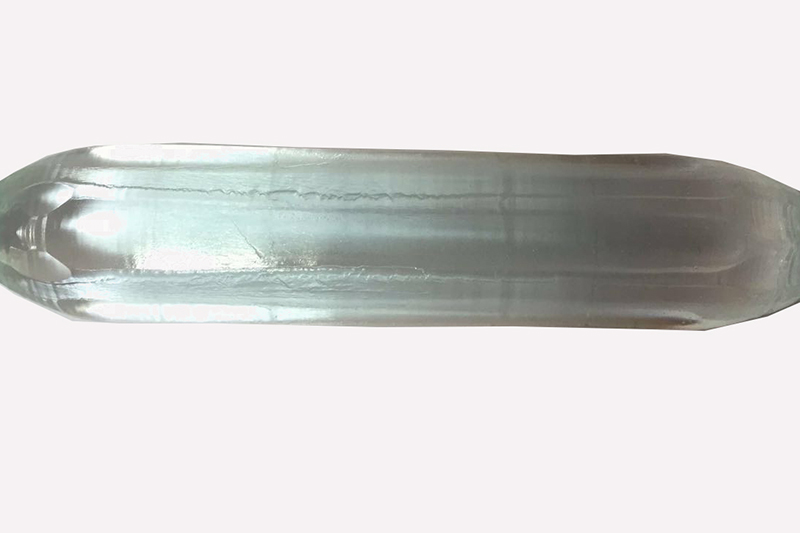

Yb:YAG – кристалл

Yb: YAG является одним из самых перспективных лазерных активных материалов, которые лучше подходят для диодных насосов, чем традиционные системы легирования Nd. По сравнению с обычными кристаллами Nd: YAG кристаллы Yb: YAG имеют большую полосу поглощения, чтобы снизить требования к тепловому управлению диодными лазерами, более высокий срок службы лазеров и снижение тепловой нагрузки на единицу мощности насоса в три – четыре раза. Yb: Ожидается, что кристаллы YAG заменят кристаллы Nd: YAG для лазеров с высокомощными диодными насосами и других потенциальных применений.

Химический: Yb:YAG

выходная длина волны: 1.029 um

зона поглощения: 930 nm to 945 nm

Длина волны накачки: 940 nm

Температура плавления: 1970°C

Плотность: 4.56 g/cm3

твёрдость по Морзе: 8.5

Коэффициент теплопроводности: 14 W.s /m /K @ 20°C

WhatsApp Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Спецификация

Видео

Yb:YAG является одним из наиболее перспективных лазерно-активных материалов и более пригоден для диодной накачки, чем традиционные системы, легированные неодимом.По сравнению с обычно используемым кристаллом Nd:YAG, кристалл Yb:YAG имеет гораздо большую полосу поглощения, что позволяет снизить требования к терморегулированию для диодных лазеров, более длительный срок службы верхнего уровня лазера, меньшую тепловую нагрузку в три-четыре раза на единицу мощности накачки.Ожидается, что кристалл Yb:YAG заменит кристалл Nd:YAG в мощных лазерах с диодной накачкой и в других потенциальных приложениях.
Yb:YAG демонстрирует большие перспективы в качестве материала для лазеров высокой мощности.В области промышленных лазеров разрабатывается несколько приложений, таких как резка и сварка металлов.Благодаря тому, что теперь доступен высококачественный Yb:YAG, изучаются дополнительные области и приложения.
Преимущества кристалла Yb:YAG:
• Очень низкий фракционный нагрев, менее 11%.
• Очень высокая эффективность уклона
• Широкие полосы поглощения, около 8 нм при 940 нм.
• Отсутствие поглощения или повышающего преобразования в возбужденном состоянии.
• Удобная накачка надежными диодами InGaAs на длине волны 940 нм (или 970 нм).
• Высокая теплопроводность и большая механическая прочность.
• Высокое оптическое качество
Приложения:
• Благодаря широкой полосе накачки и превосходному сечению излучения Yb:YAG является идеальным кристаллом для диодной накачки.
• Высокая выходная мощность 1,029 1 мм
• Лазерный материал для диодной накачки
• Обработка материалов, сварка и резка

Основные свойства:

Химическая формула	Y₃Al₅O₁₂:Yb (от 0,1% до 15% Yb)
Кристальная структура	Кубический
Выходная длина волны	1,029 мкм
Лазерное действие	3-уровневый лазер
Срок службы выбросов	951 нас
Показатель преломления	1,8 @ 632 нм
Полосы поглощения	от 930 до 945 нм
Длина волны насоса	940 нм
Полоса поглощения около длины волны накачки	10 нм
Температура плавления	1970°С
Плотность	4,56 г/см³
Твердость по Моосу	8,5
Решеточные константы	12.01А
Коэффициент теплового расширения	7,8×10^-6/К, [111], 0-250°С
Теплопроводность	7,8×10^-6/К, [111], 0-250°С

Технические параметры:

Ориентация	в пределах 5°
Диаметр	от 3 мм до 10 мм
Допуск на диаметр	+0,0 мм/- 0,05 мм
Длина	от 30 мм до 150 мм
Допуск на длину	± 0,75 мм
Перпендикулярность	5 угловых минут
Параллелизм	10 угловых секунд
Плоскостность	максимум 0,1 волны
Чистота поверхности	20-10
Отделка ствола	400 зернистость
Фаска торцевой грани:	От 0,075 мм до 0,12 мм под углом 45°.
Чипсы	На торце стержня не допускаются сколы;стружка максимальной длиной 0,3 мм допускается располагаться в зоне скосов и цилиндрических поверхностей.
Чистая диафрагма	Центральный 95%
Покрытия	Стандартное покрытие — AR при толщине 1,029 мкм с R<0,25% на каждой стороне.Возможны другие покрытия.
